실시간 모니터링 인터페이스 가이드

이 가이드는 화면 레이아웃, UI 요소 및 운영 컨트롤을 포함하여 NetFUNNEL의 실시간 모니터링 인터페이스를 탐색하고 사용하는 방법을 설명합니다.

개요

실시간 모니터링 인터페이스는 두 가지 View 모드를 제공합니다:

• Default View: 빠른 비교 및 정확한 결정을 위한 테이블 형식의 숫자 데이터
• Classic View: 트래픽 흐름 패턴을 보여주는 시각적 퍼널 애니메이션

두 보기는 동일한 기본 데이터를 표시합니다. View 모드 선택기를 사용하여 보기 간 전환하세요.

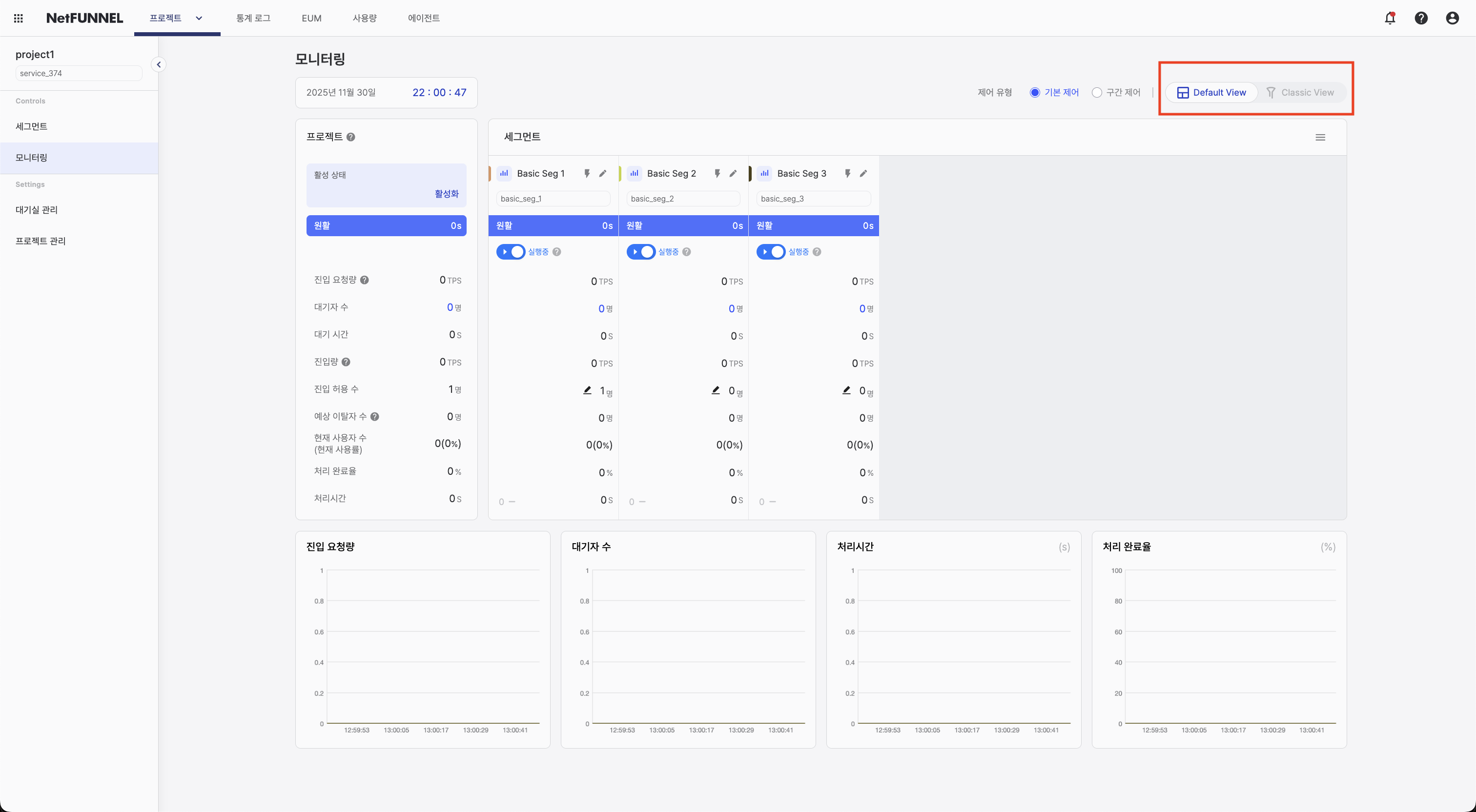

View 모드 선택

화면 오른쪽 상단의 선택기를 사용하여 Default View와 Classic View 간에 전환하세요.

"Default View" 또는 "Classic View"를 클릭하여 모드 간에 전환하세요. 모든 메트릭은 동일하게 유지되며 표시 형식만 변경됩니다.

보기 선택

• Default View: 빠른 숫자 비교 및 정확한 진입 허용 수 조정
• Classic View: 연속 모니터링 및 시각적 패턴 인식

화면 새로고침 및 데이터 업데이트

실시간 업데이트

메트릭은 매초 자동으로 업데이트됩니다. 수동 새로고침이 필요하지 않습니다.

Default View

Default View는 구조화된 테이블 형식으로 메트릭을 표시하여 운영 이벤트 중 숫자 비교 및 빠른 결정에 이상적입니다.

화면 레이아웃

Default View는 여러 주요 섹션으로 구성됩니다:

1. 제어 유형 선택: 보려는 세그먼트 유형 선택 (기본 제어 또는 구간 제어)
2. View 모드 선택기: Default View와 Classic View 간 전환
3. 현재 시간 표시: 참조용 현재 시간 표시
4. 프로젝트 수준 섹션: 전체 프로젝트에 대한 집계 메트릭
5. 세그먼트 수준 섹션: 각 세그먼트에 대한 개별 메트릭
6. 시계열 그래프: 시간에 따른 메트릭의 시각적 표현

제어 유형 선택

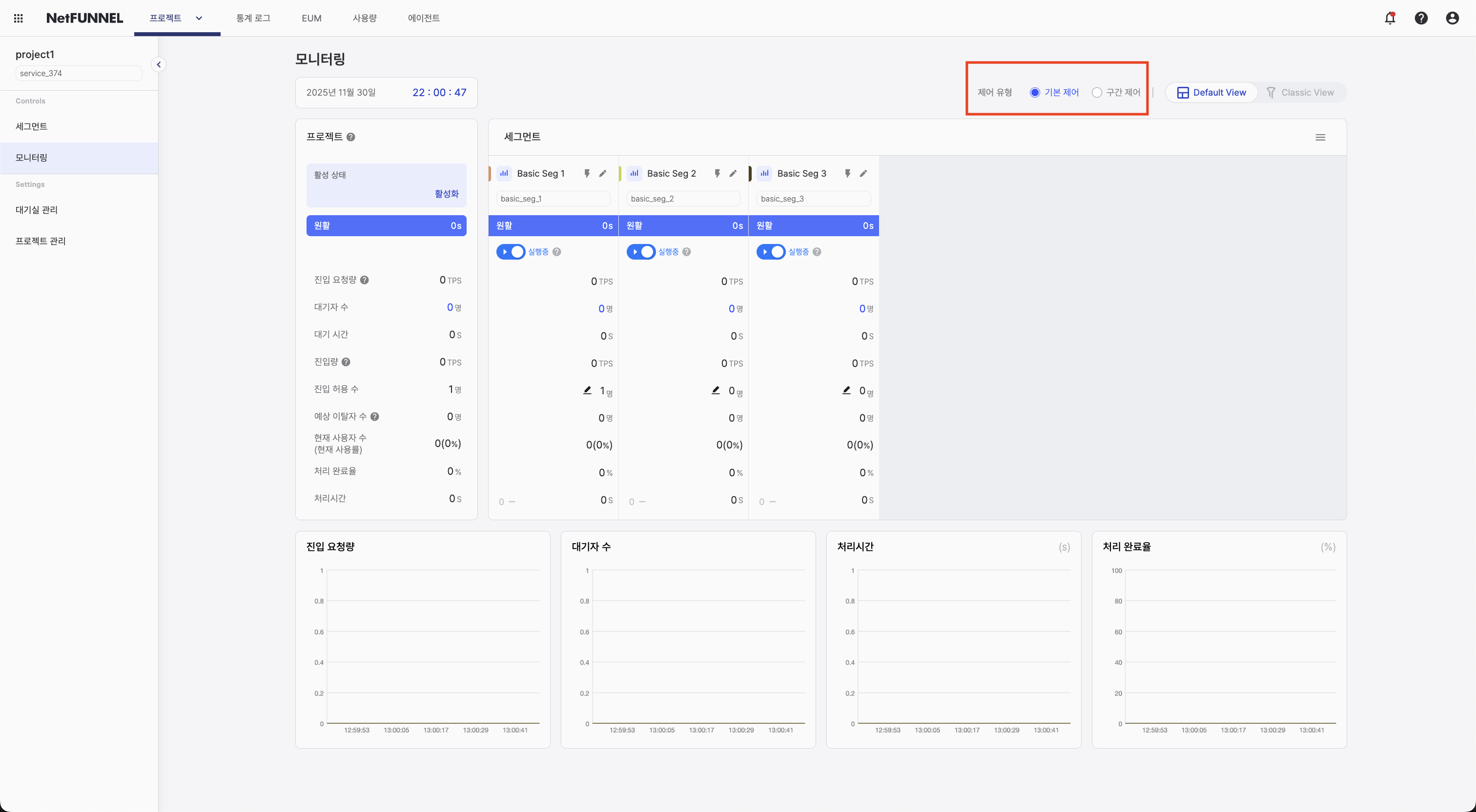

화면 상단에서 보려는 세그먼트 유형을 선택할 수 있습니다:

사용 가능한 옵션:

• 기본 제어: 기본 제어 세그먼트 보기 및 모니터링
• 구간 제어: 구간 제어 세그먼트 보기 및 모니터링

사용 방법:

• 원하는 제어 유형 탭 클릭
• 인터페이스가 선택한 유형의 세그먼트만 표시하도록 필터링됨
• 메트릭 및 계산은 제어 유형 간에 다르므로 각 유형에는 전용 모니터링 보기가 있음

별도 보기가 필요한 이유?

기본 제어 및 구간 제어 세그먼트는 서로 다른 의미 있는 메트릭과 운영 특성을 가집니다. 분리하면 각 세그먼트 유형에 가장 관련성 높은 정보를 볼 수 있습니다.

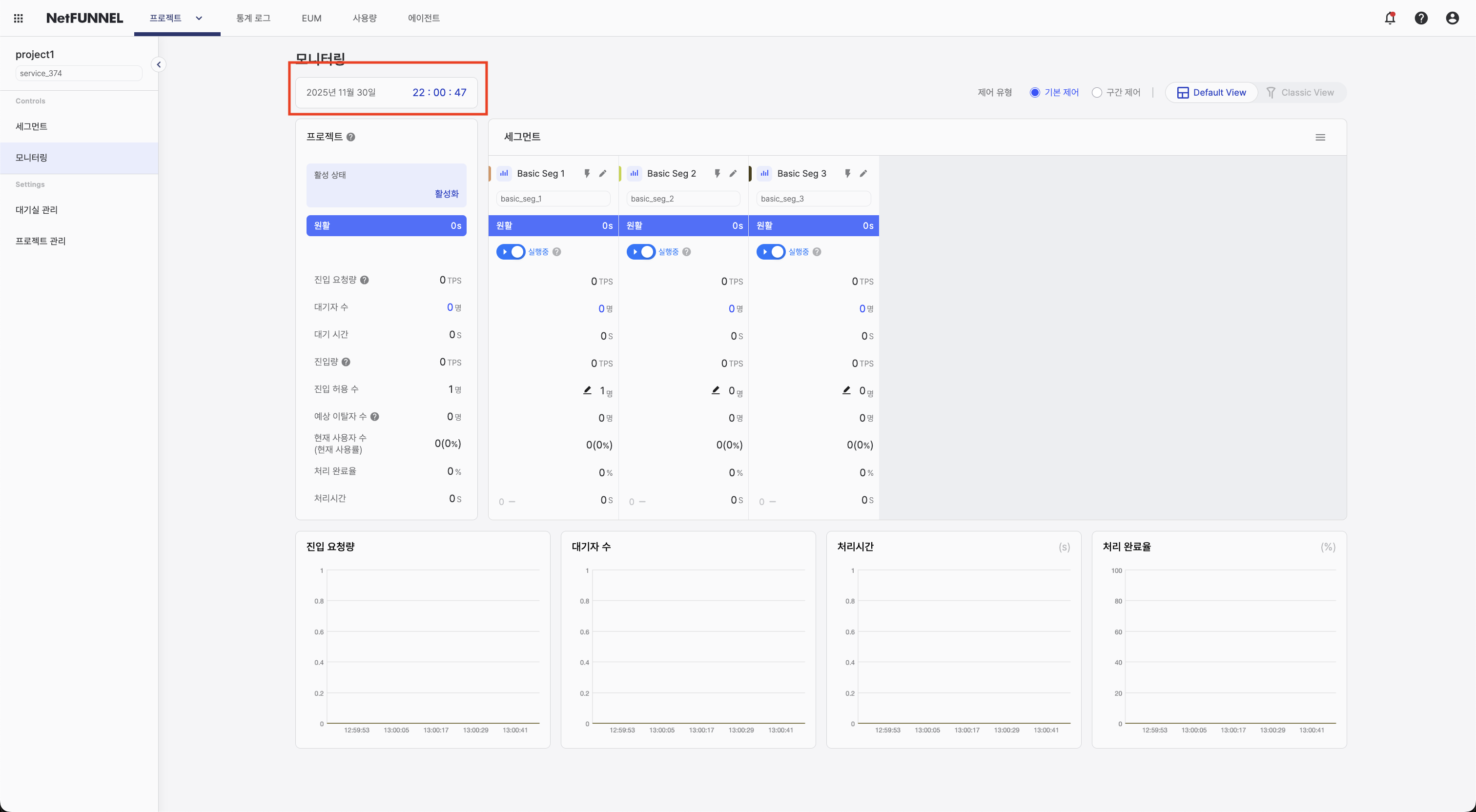

현재 시간 표시

선택한 시간대의 현재 시간을 표시합니다.

온프레미스 버전

온프레미스 버전은 UTC+9(한국 표준시)로만 시간을 표시합니다. 온프레미스 버전에서는 시간대 설정을 변경할 수 없기 때문입니다.

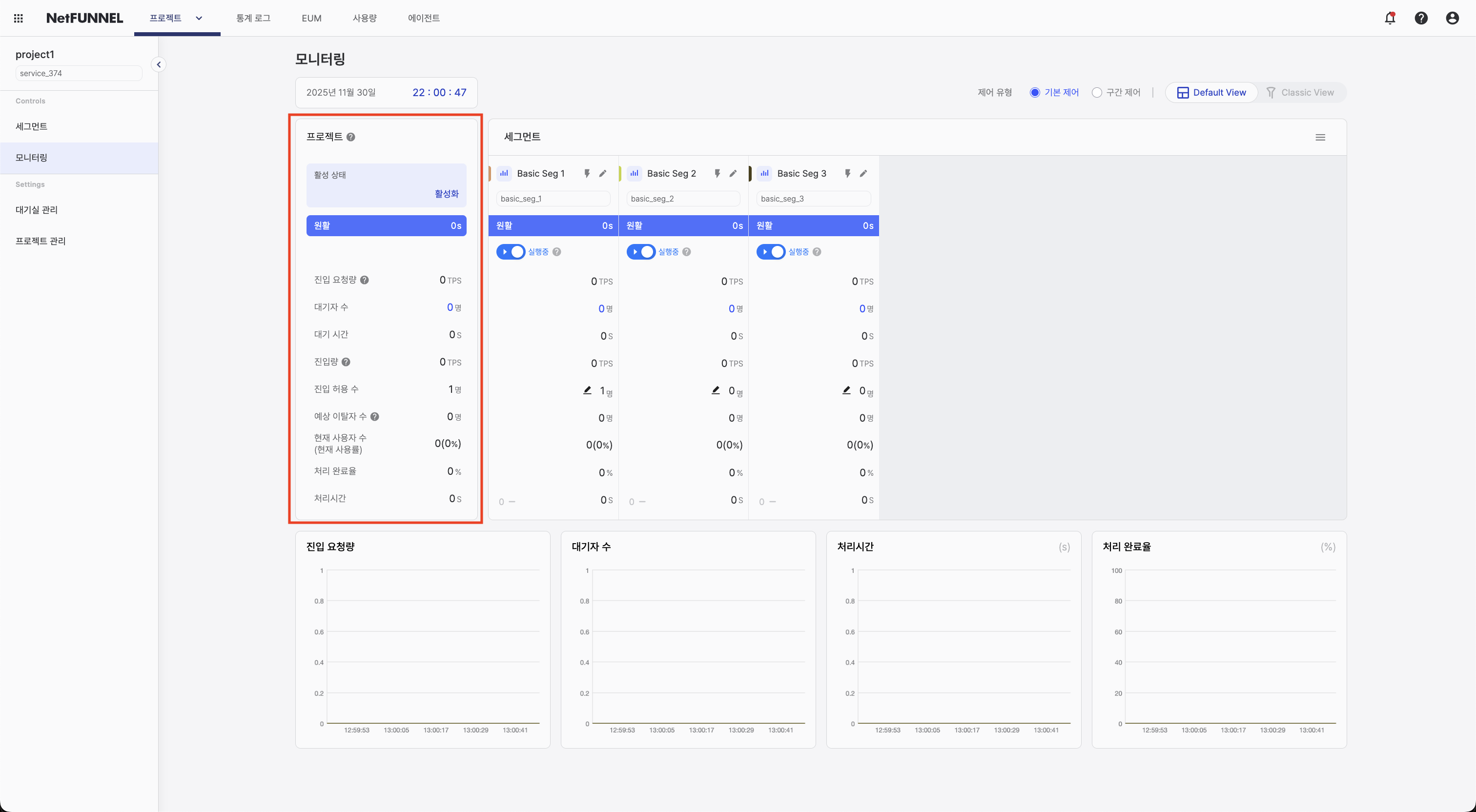

프로젝트 수준 섹션

프로젝트 수준 섹션은 모든 세그먼트의 데이터를 결합하여 전체 프로젝트에 대한 집계 메트릭을 표시합니다:

표시된 정보:

1. 활성 상태: 프로젝트의 활성화 상태를 표시합니다. 프로젝트가 활성화되면 "활성화"를 표시하고, 비활성화되면 "비활성화"를 표시합니다.

2. 대기 상태: 평균 대기 시간을 기반으로 원활/대기/지연 레이블로 대기 조건을 나타냅니다. 지연 상태는 세그먼트에서 상당한 대기를 나타냅니다.

3. 진입 요청량: 모든 세그먼트에 걸친 초당 총 들어오는 요청 수.

4. 대기자 수: 모든 세그먼트에 걸쳐 대기 중인 총 사용자 수.

5. 대기 시간: 모든 세그먼트에 걸친 평균 대기 시간.

6. 예상 이탈자 수: 모든 세그먼트에 걸쳐 대기실에 입장한 후 브라우저를 닫거나 연결이 끊긴 총 사용자 수.

7. 진입량: 서비스에 진입하는 요청의 총 속도.

8. 진입 허용 수: 모든 세그먼트의 진입 허용 수 값의 합계.

9. 현재 사용자 수 (현재 사용률): 모든 세그먼트에 걸친 총 활성 사용자 및 전체 진입 허용 수 사용률.

10. 처리 완료율: 서비스를 완료하는 사용자의 비율.

11. 처리 시간: 평균 서비스 처리 시간.

프로젝트 수준 메트릭을 사용하여 전체 시스템 상태를 이해하고 개별 세그먼트 메트릭과 비교하세요.

세그먼트 수준 섹션

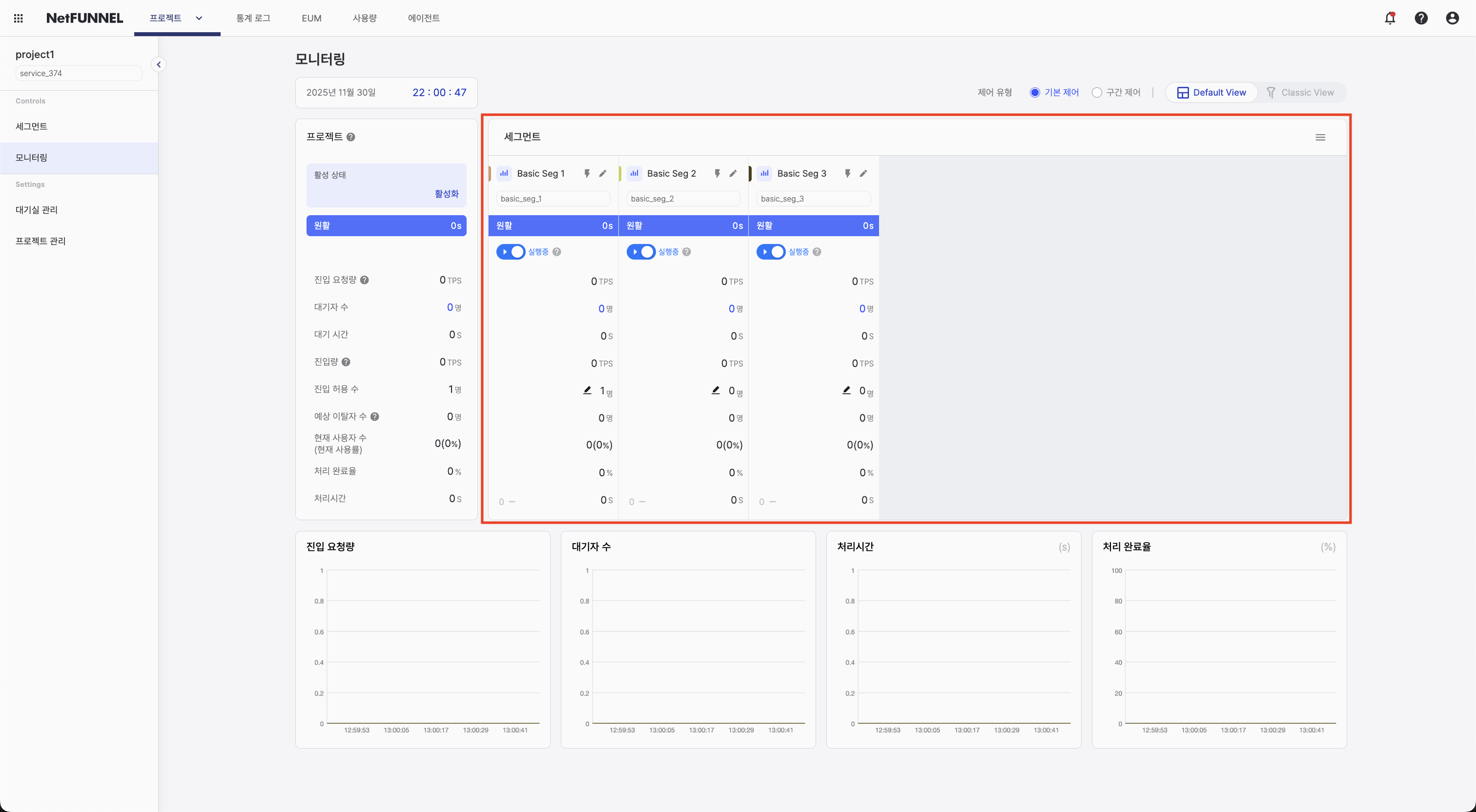

세그먼트 수준 섹션은 각 세그먼트에 대한 개별 메트릭을 표시하며, 네 가지 하위 섹션으로 구성됩니다:

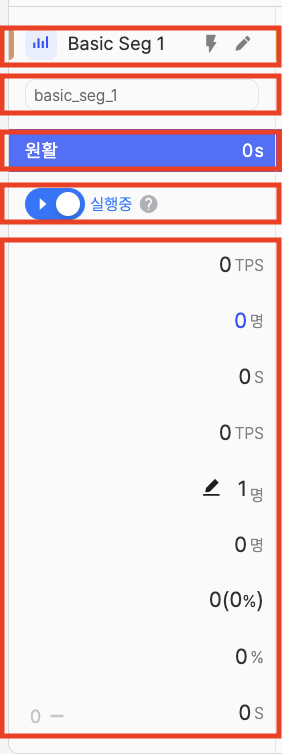

하위 섹션 1: 세그먼트 헤더

• 그래프 색상: 아래 시계열 그래프와 일치하는 색상 표시기 (색상은 변경할 수 없음)
• 차트 보기 버튼: 클릭하여 시계열 그래프에서 이 세그먼트의 가시성을 전환
• 세그먼트 이름: 세그먼트의 이름
• 세그먼트 편집 버튼: 클릭하여 세그먼트 구성 페이지로 이동

하위 섹션 2: 세그먼트 키

• 고유한 세그먼트 키 식별자 표시

하위 섹션 3: 대기 상태

• 평균 대기 시간을 기반으로 원활/대기/지연 레이블로 대기 조건을 나타냅니다. 지연 상태는 세그먼트에서 상당한 대기를 나타냅니다.

하위 섹션 4: 세그먼트 실행/일시정지 기능

세그먼트 실행/일시정지를 통해 대기 중인 고객 진입을 제어할 수 있습니다.

• 실행: 설정된 진입 허용 수에 따라 대기 고객이 안정적으로 진입 중입니다.
• 일시정지: 대기 고객 진입이 잠시 중단되며, 고객의 화면에는 '진입 중지 안내'가 표시됩니다. 이미 진입한 고객은 정상 이용 가능하며, 실행 재개 시 기존 순번 그대로 진입이 시작됩니다.

하위 섹션 5: 메트릭

• 진입 요청량: 이 세그먼트에 대한 초당 들어오는 요청 수.
• 대기자 수: 이 세그먼트를 대기 중인 사용자 수.
• 대기 시간: 이 세그먼트에 대한 평균 대기 시간.
• 예상 이탈자 수: 이 세그먼트에 대해 대기실에 입장한 후 브라우저를 닫거나 연결이 끊긴 사용자 수.
• 진입량: 이 세그먼트에 대한 서비스 진입 요청 속도.
• 진입 허용 수: 이 세그먼트에 대한 구성된 진입 허용 수.
• 현재 사용자 수 (현재 사용률): 이 세그먼트에 대한 활성 사용자 및 진입 허용 수 사용률.
• 처리 완료율: 이 세그먼트에 대한 서비스를 완료하는 사용자의 비율.
• 처리 시간: 이 세그먼트에 대한 평균 서비스 처리 시간.

추가 기능:

• 드래그 앤 드롭: 카드를 드래그하여 세그먼트를 재정렬하여 중요한 세그먼트 우선순위 지정
• 진입 허용 수 편집: 모니터링 화면에서 직접 진입 허용 수 조정 클릭

테이블 형식을 사용하여 세그먼트 간 메트릭을 비교하세요. 세그먼트를 드래그하여 모니터링을 쉽게 재정렬하세요.

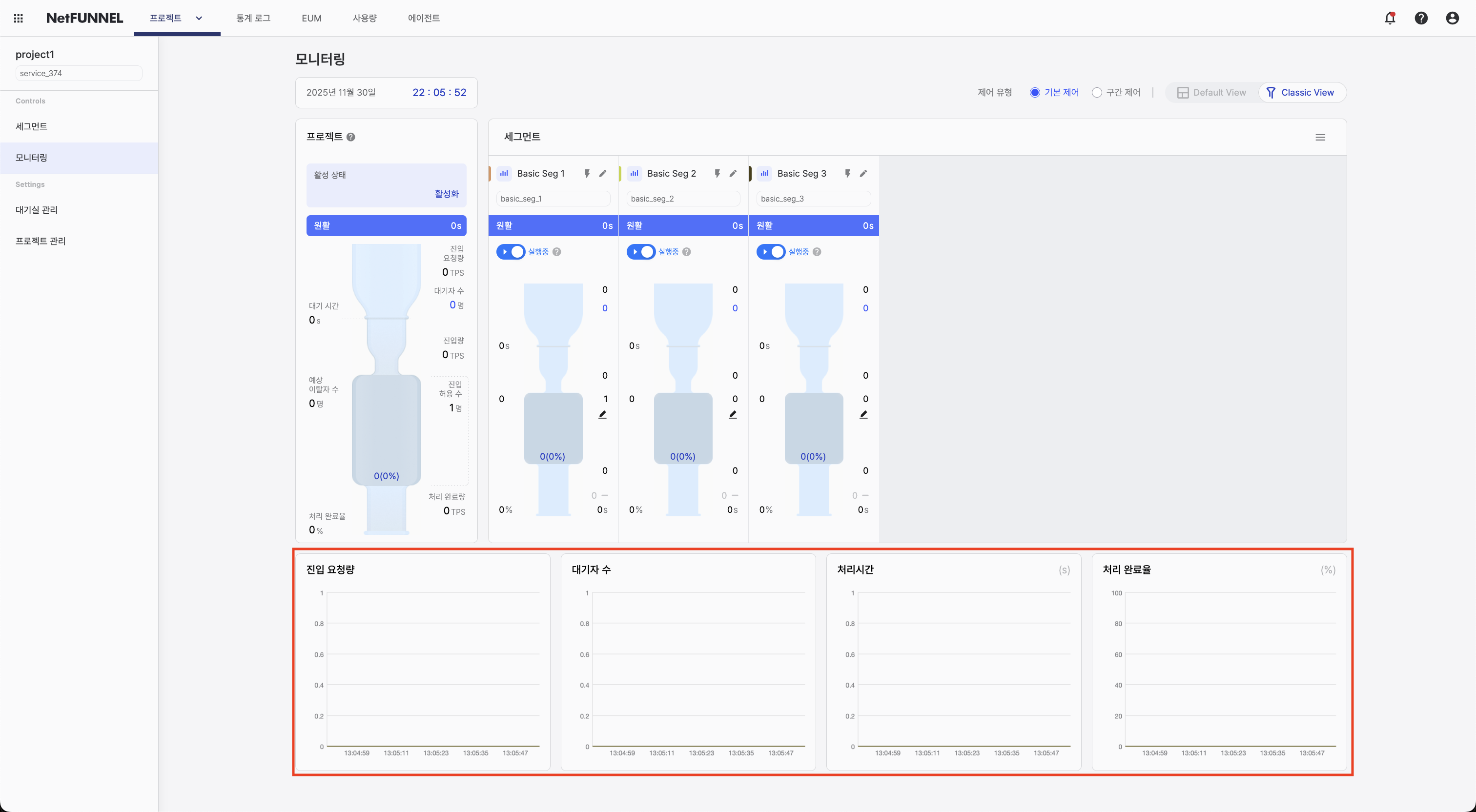

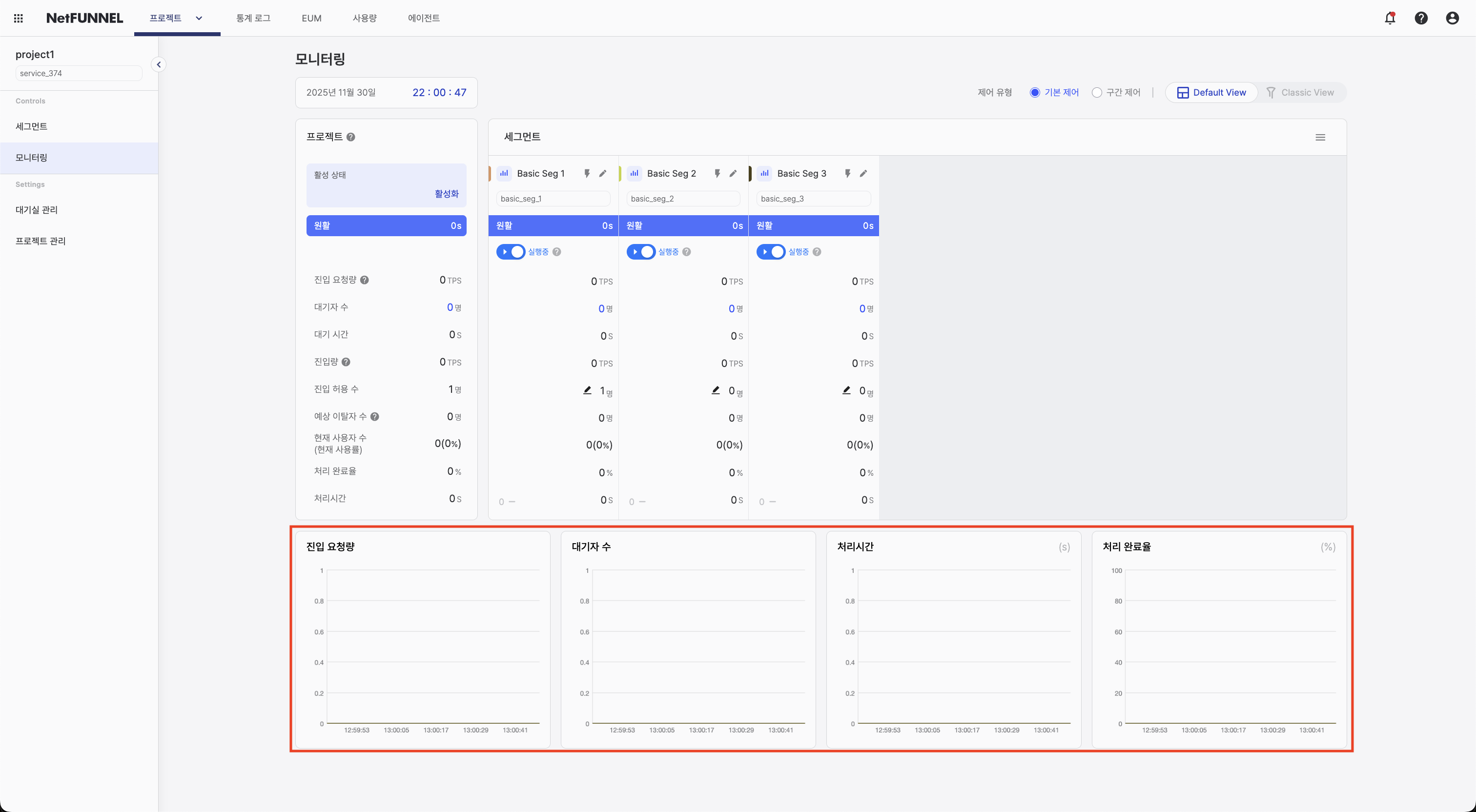

시계열 그래프 섹션

시계열 그래프는 시간에 따른 메트릭의 시각적 표현을 제공합니다:

표시된 메트릭:

• 진입 요청량: 시간에 따른 들어오는 요청 속도 (세그먼트별)
• 대기자 수: 시간에 따른 대기 중인 사용자 수 (세그먼트별)
• 처리 시간: 시간에 따른 평균 서비스 처리 시간 (세그먼트별)
• 처리 완료율: 시간에 따른 서비스를 완료하는 사용자의 비율 (세그먼트별)

대화형 기능:

• 세그먼트 전환: 각 세그먼트 옆의 그래프 아이콘을 클릭하여 그래프에서 표시/숨기기
• 호버 세부 정보: 데이터 포인트 위에 마우스를 올려 특정 시간의 정확한 값 확인
• 여러 세그먼트: 여러 세그먼트를 켜서 동시에 비교

세그먼트를 켜고 끄어 패턴을 비교하세요. 그래프를 사용하여 트렌드를 관찰하고 운영 이벤트와 상관관계를 파악하세요.

Classic View

Classic View는 시각적 퍼널 애니메이션을 사용하여 트래픽 흐름을 표시하여 연속 모니터링 및 트래픽 패턴의 직관적 이해에 이상적입니다.

화면 레이아웃

Classic View는 여러 주요 섹션으로 구성됩니다:

1. 제어 유형 선택: 보려는 세그먼트 유형 선택 (기본 제어 또는 구간 제어)
2. View 모드 선택기: Default View와 Classic View 간 전환
3. 현재 시간 표시: 참조용 현재 시간 표시
4. 프로젝트 수준 섹션: 전체 프로젝트에 대한 집계 메트릭
5. 세그먼트 수준 섹션: 각 세그먼트에 대한 개별 메트릭
6. 시계열 그래프: 시간에 따른 메트릭의 시각적 표현

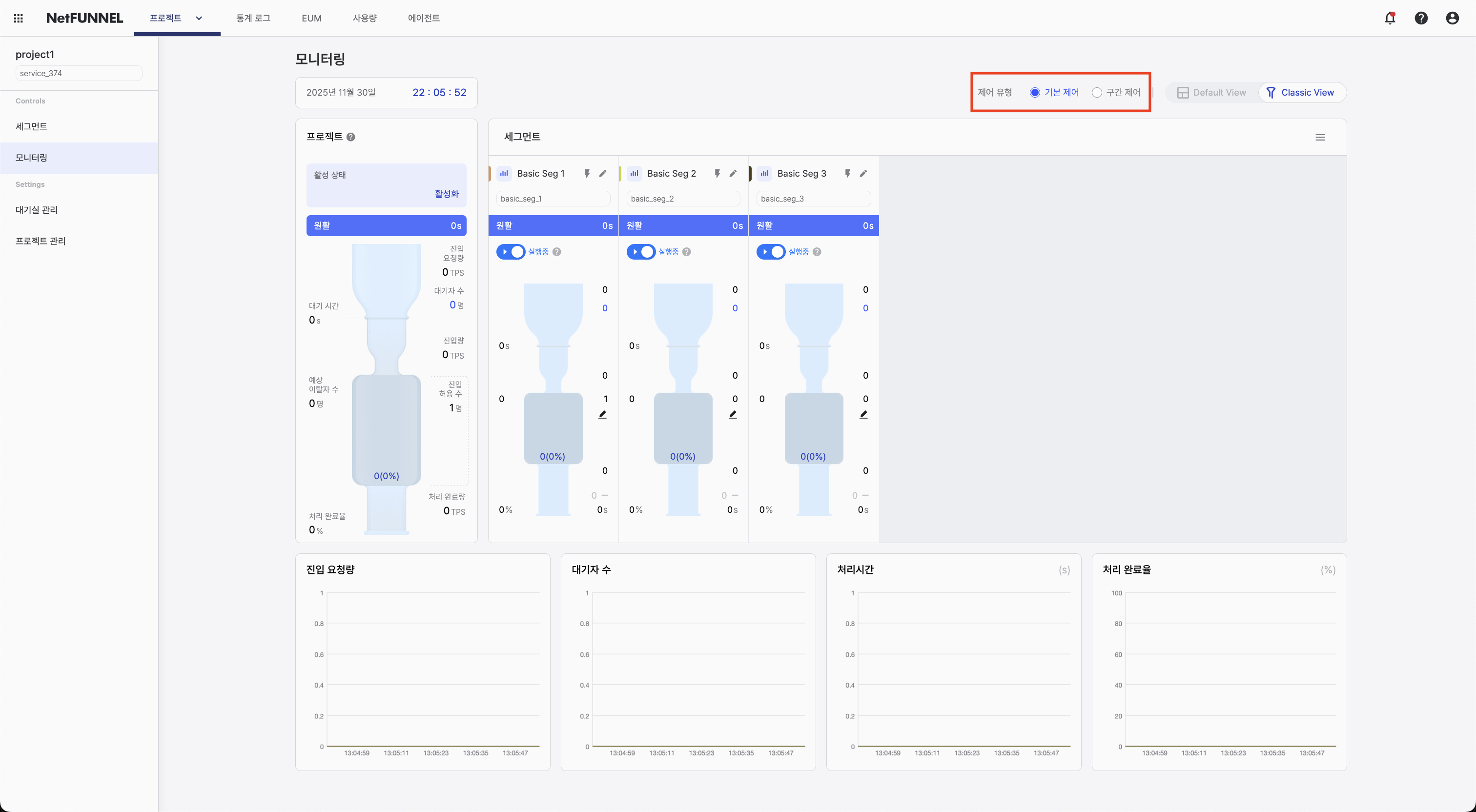

제어 유형 선택

화면 상단에서 보려는 세그먼트 유형을 선택할 수 있습니다:

사용 가능한 옵션:

• 기본 제어: 기본 제어 세그먼트 보기 및 모니터링
• 구간 제어: 구간 제어 세그먼트 보기 및 모니터링

사용 방법:

• 원하는 제어 유형 탭 클릭
• 인터페이스가 선택한 유형의 세그먼트만 표시하도록 필터링됨
• 메트릭 및 계산은 제어 유형 간에 다르므로 각 유형에는 전용 모니터링 보기가 있음

현재 시간 표시

선택한 시간대의 현재 시간을 표시합니다.

온프레미스 버전

온프레미스 버전은 UTC+9(한국 표준시)로만 시간을 표시합니다. 온프레미스 버전에서는 시간대 설정을 변경할 수 없기 때문입니다.

프로젝트 수준 섹션

프로젝트 수준 섹션은 모든 세그먼트의 데이터를 결합하여 전체 프로젝트에 대한 집계 메트릭을 표시합니다:

표시된 정보:

1. 활성 상태: 프로젝트의 활성화 상태를 표시합니다. 프로젝트가 활성화되면 "활성화"를 표시하고, 비활성화되면 "비활성화"를 표시합니다.

2. 대기 상태: 평균 대기 시간을 기반으로 원활/대기/지연 레이블로 대기 조건을 나타냅니다. 지연 상태는 세그먼트에서 상당한 대기를 나타냅니다.

3. 진입 요청량: 모든 세그먼트에 걸친 초당 총 들어오는 요청 수.

4. 대기자 수: 모든 세그먼트에 걸쳐 대기 중인 총 사용자 수.

5. 대기 시간: 모든 세그먼트에 걸친 평균 대기 시간.

6. 예상 이탈자 수: 모든 세그먼트에 걸쳐 대기실에 입장한 후 브라우저를 닫거나 연결이 끊긴 총 사용자 수.

7. 진입량: 서비스에 진입하는 요청의 총 속도.

8. 진입 허용 수: 모든 세그먼트의 진입 허용 수 값의 합계.

9. 현재 사용자 수 (현재 사용률): 모든 세그먼트에 걸친 총 활성 사용자 및 전체 진입 허용 수 사용률.

10. 처리 완료율: 서비스를 완료하는 사용자의 비율.

11. 처리 완료량: 사용자가 명시적으로 서비스를 종료하는 속도.

프로젝트 수준 메트릭을 사용하여 전체 시스템 상태를 이해하고 개별 세그먼트 메트릭과 비교하세요.

세그먼트 수준 섹션

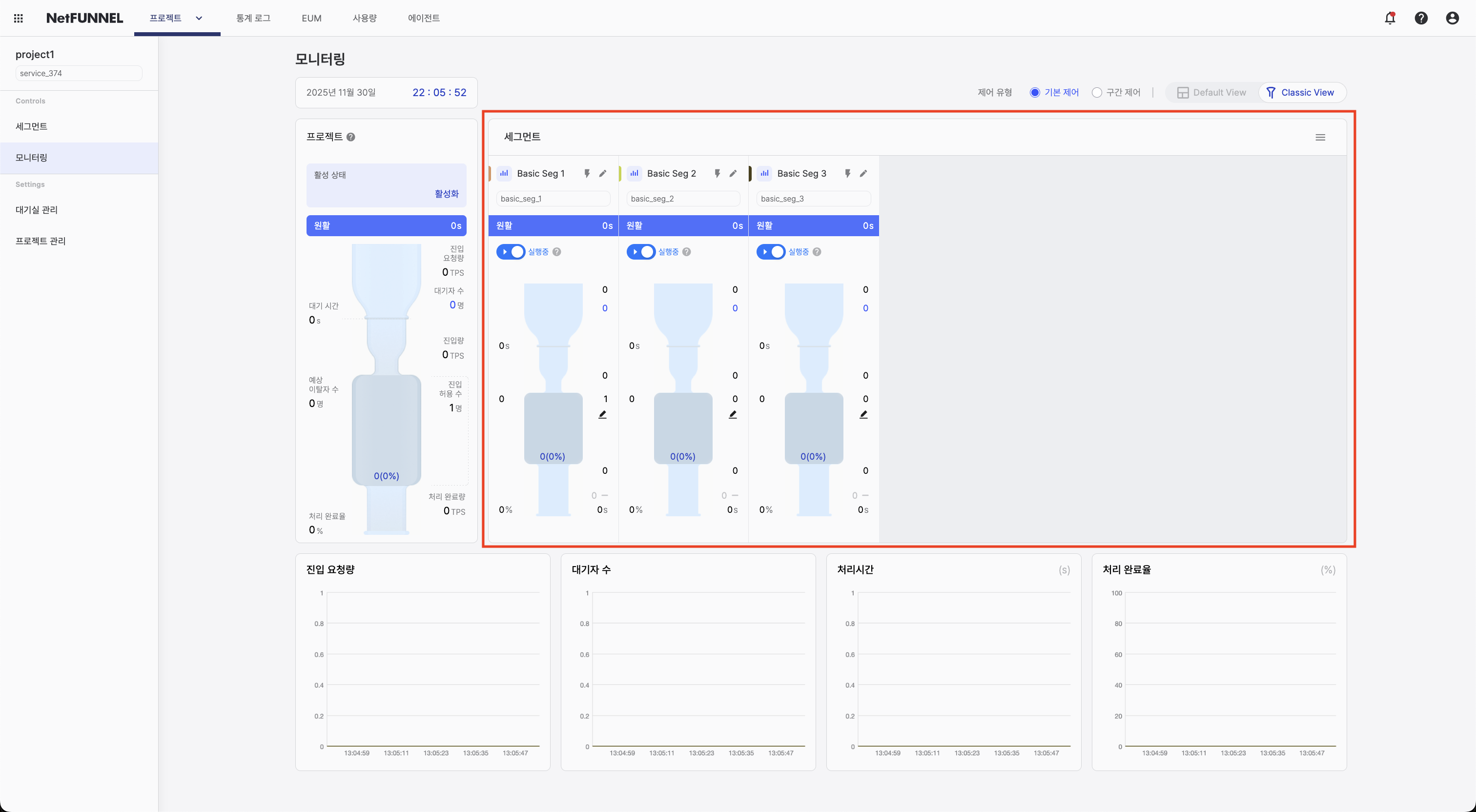

세그먼트 수준 섹션은 시각적 퍼널 애니메이션을 사용하여 각 세그먼트에 대한 개별 메트릭을 표시하며, 네 가지 하위 섹션으로 구성됩니다:

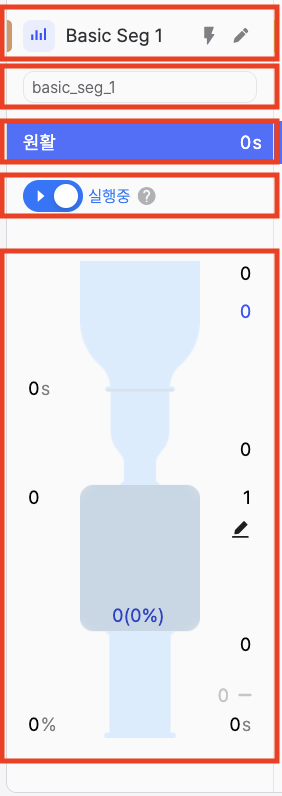

하위 섹션 1: 세그먼트 헤더

• 그래프 색상: 아래 시계열 그래프와 일치하는 색상 표시기 (색상은 변경할 수 없음)
• 차트 보기 버튼: 클릭하여 시계열 그래프에서 이 세그먼트의 가시성을 전환
• 세그먼트 이름: 세그먼트의 이름
• 세그먼트 편집 버튼: 클릭하여 세그먼트 구성 페이지로 이동

하위 섹션 2: 세그먼트 키

• 고유한 세그먼트 키 식별자 표시

하위 섹션 3: 대기 상태

• 평균 대기 시간을 기반으로 원활/대기/지연 레이블로 대기 조건을 나타냅니다. 지연 상태는 세그먼트에서 상당한 대기를 나타냅니다.

하위 섹션 4: 세그먼트 실행/일시정지 기능

세그먼트 실행/일시정지를 통해 대기 중인 고객 진입을 제어할 수 있습니다.

• 실행: 설정된 진입 허용 수에 따라 대기 고객이 안정적으로 진입 중입니다.
• 일시정지: 대기 고객 진입이 잠시 중단되며, 고객의 화면에는 '진입 중지 안내'가 표시됩니다. 이미 진입한 고객은 정상 이용 가능하며, 실행 재개 시 기존 순번 그대로 진입이 시작됩니다.

하위 섹션 5: 메트릭

• 진입 요청량: 이 세그먼트에 대한 초당 들어오는 요청 수.
• 대기자 수: 이 세그먼트를 대기 중인 사용자 수.
• 대기 시간: 이 세그먼트에 대한 평균 대기 시간.
• 예상 이탈자 수: 이 세그먼트에 대해 대기실에 입장한 후 브라우저를 닫거나 연결이 끊긴 사용자 수.
• 진입량: 이 세그먼트에 대한 서비스 진입 요청 속도.
• 진입 허용 수: 이 세그먼트에 대한 구성된 진입 허용 수.
• 현재 사용자 수 (현재 사용률): 이 세그먼트에 대한 활성 사용자 및 진입 허용 수 사용률.
• 처리 완료율: 이 세그먼트에 대한 서비스를 완료하는 사용자의 비율.
• 처리 시간: 이 세그먼트에 대한 평균 서비스 처리 시간.
• 처리 완료량: 이 세그먼트에 대한 사용자가 명시적으로 서비스를 종료하는 속도.

시각적 기능:

• 시각적 퍼널: 물방울 효과가 있는 트래픽 흐름을 보여주는 애니메이션 퍼널

퍼널 시각화 이해:

퍼널은 세 가지 주요 섹션으로 나뉩니다:

섹션 1: 진입 요청량 (떨어지는 물방울)

퍼널에 떨어지는 물방울은 초기 진입 요청을 나타냅니다. (서비스에 액세스하려는 모든 사용자) 각 물방울은 시스템에 들어오는 요청을 나타냅니다. 이것은 트래픽의 수요 측면입니다.

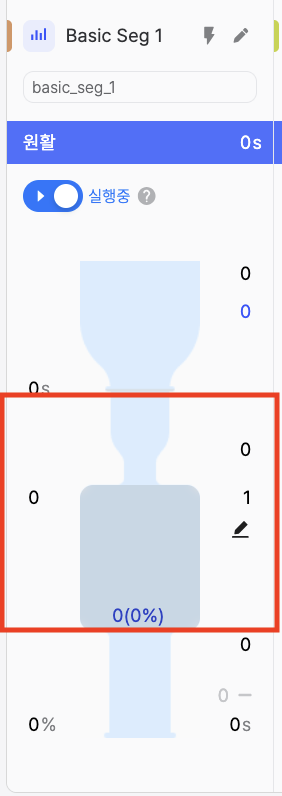

섹션 2: 서비스 진입 (퍼널 컨테이너)

퍼널 컨테이너는 PASS 응답을 받고 서비스에 진입한 요청(진입량)를 나타냅니다. 퍼널의 특성은 다음을 보여줍니다:

• 퍼널 깊이: 진입 허용 수를 나타냅니다 (구성된 진입 허용 수)
• 수위: 활성 사용자 수를 나타냅니다 (현재 서비스를 활발히 사용 중인 사용자 수)
• 수위 비율: 활성 사용자 수 비율을 나타냅니다 (현재 사용 중인 진입 허용 수의 비율)

수위가 퍼널의 깊이(진입 허용 수)에 접근하면 새 요청은 즉시 진입하는 대신 대기열에 배치됩니다.

섹션 3: 서비스 종료 (나가는 물방울)

퍼널에서 나가는 물방울은 명시적 종료(완료량)를 나타냅니다. (nfStop()을 통해 서비스를 명시적으로 완료하고 키를 반환한 사용자) 이러한 물방울은 새 사용자를 위한 진입 허용 수가 해제되는 속도를 보여줍니다.

시각적 해석

• 많은 물방울이 떨어지지만, 적은 수가 진입: 높은 수요, 진입 허용 수가 제한될 수 있음
• 수위가 퍼널 깊이 근처: 활성 사용자 수가 진입 허용 수에 접근 - 진입 허용 수가 거의 가득 참
• 적은 물방울이 나감: 낮은 완료량 - nfStop() 호출 누락 또는 긴 타임아웃을 나타낼 수 있음
• 안정적인 흐름: 진입량과 종료가 균형 잡힌 건강한 트래픽 패턴

추가 기능:

• 진입 허용 수 편집: 모니터링 화면에서 직접 진입 허용 수 조정 클릭

시계열 그래프 섹션

시계열 그래프는 시간에 따른 메트릭의 시각적 표현을 제공합니다:

표시된 메트릭:

• 진입 요청량: 시간에 따른 들어오는 요청 속도 (세그먼트별)
• 대기자 수: 시간에 따른 대기 중인 사용자 수 (세그먼트별)
• 처리 시간: 시간에 따른 평균 서비스 처리 시간 (세그먼트별)
• 처리 완료율: 시간에 따른 서비스를 완료하는 사용자의 비율 (세그먼트별)

대화형 기능:

• 세그먼트 전환: 각 세그먼트 옆의 그래프 아이콘을 클릭하여 그래프에서 표시/숨기기
• 호버 세부 정보: 데이터 포인트 위에 마우스를 올려 특정 시간의 정확한 값 확인
• 여러 세그먼트: 여러 세그먼트를 켜서 동시에 비교

세그먼트를 켜고 끄며 패턴을 비교하세요. 그래프를 사용하여 트렌드를 관찰하고 운영 이벤트와 상관관계를 파악하세요.

시각적 vs 숫자

Classic View는 퍼널 애니메이션을 통해 "무슨 일이 일어나고 있는지"를 시각적으로 보여주는 데 뛰어나고, Default View는 "정확히 얼마나"를 숫자로 보여주는 데 뛰어납니다. 두 보기를 적합하게 사용하세요.

일반 작업

진입 허용 수 조정

세그먼트 구성 페이지로 이동하지 않고 모니터링 화면에서 직접 진입 허용 수를 빠르게 조정할 수 있습니다. 이 기능은 Default View와 Classic View 모두에서 사용할 수 있습니다.

Default View:

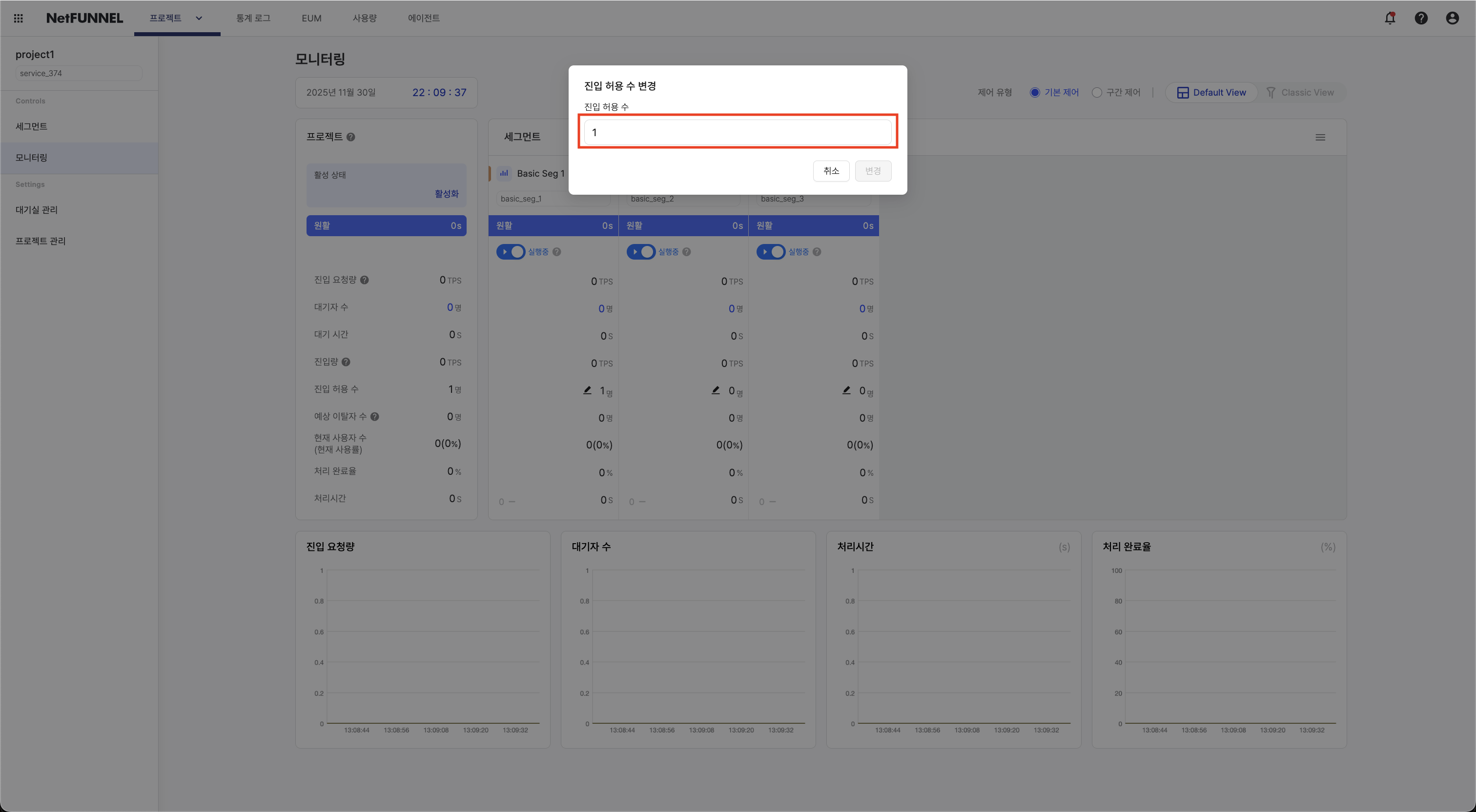

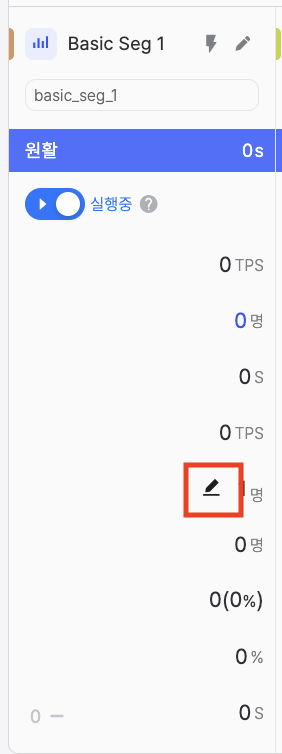

세그먼트 수준 섹션에서 진입 허용 수 옆의 편집 아이콘을 클릭하세요.

Classic View:

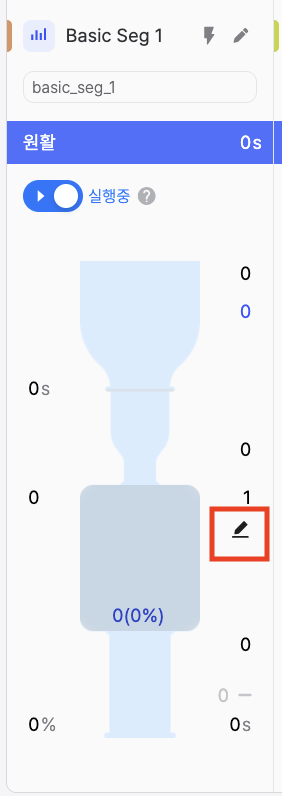

세그먼트 수준 섹션에서 진입 허용 수 옆의 편집 아이콘을 클릭하세요. 팝업 대화 상자에 새 값을 입력하고 확인하세요. 변경 후 실시간으로 메트릭을 모니터링하세요.

진입 허용 수 조정

• 증가: 점진적으로(한 번에 10-20%) 증가하고 서버 리소스를 모니터링하세요
• 감소: 더 공격적으로(40-50%) 감소하여 서버 리소스를 빠르게 보호하세요
• 조정할 때 항상 처리 시간 및 서버 메트릭을 모니터링하세요

세그먼트 재정렬

세그먼트 카드를 드래그하여 재정렬하세요. 새로운 순서는 세션 동안 유지됩니다.

그래프 표시 필터링

각 세그먼트 이름 옆의 그래프 아이콘을 클릭하여 시계열 그래프에서 가시성을 전환하세요.

제어 유형 간 전환

상단의 제어 유형 탭(기본 제어 또는 구간 제어)를 클릭하세요. 인터페이스가 적절한 메트릭 및 계산과 함께 선택한 유형의 보기를 로드합니다.
